ConceptSystem 77

Функциональность и комфорт

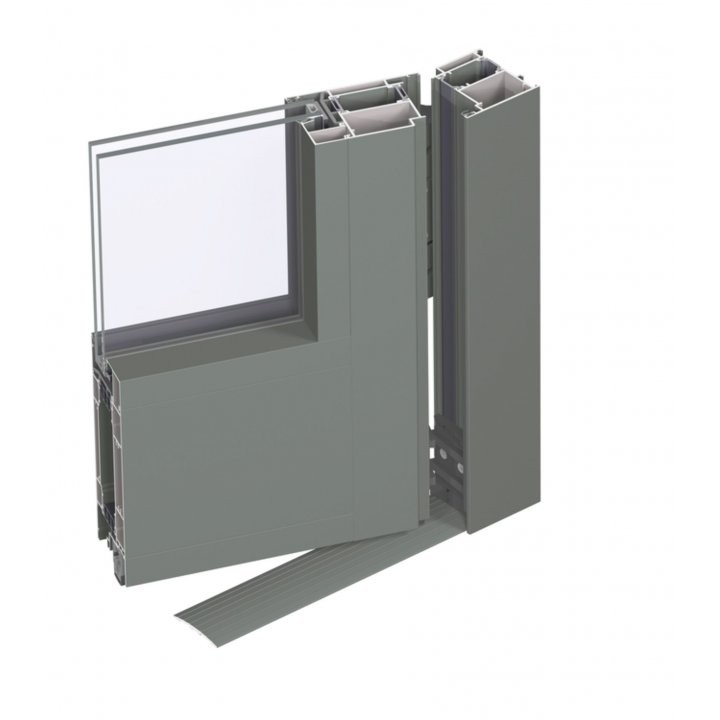

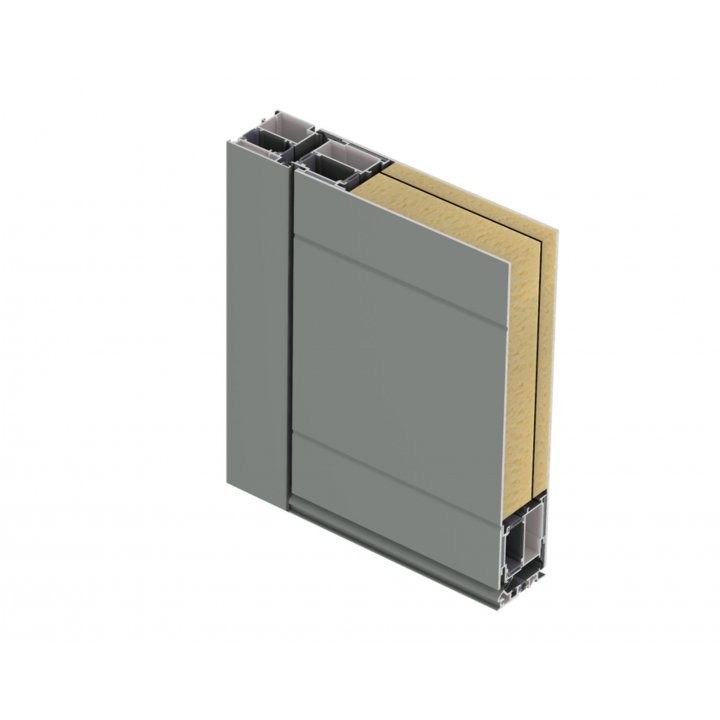

Concept System® CS 77 представляет собой высококачественную термоизолированную дверную систему, которая отвечает повышенным требованиям к теплоизоляции, надежности и безопасности.

Различные варианты дверей специально сконструированы и испытаны на соответствие самым строгим европейским стандартам по защите от взлома, огнестойкости, пуленепробиваемости и работе в случае возникновения паники.

Ассортимент профилей системы CS 77 позволяет создать двери внутреннего и наружного открывания с применением широкого спектра фурнитурных решений.

Двери CS 77 предлагаются с различными вариантами порогов, чтобы максимально соответствовать требованиям комфорта и эстетики.
Срок службы не менее 75 лет
Системная гарантия
Премиальное качество
Высокие показатели энергоэффективности
Устойчивость к внешним воздействиям
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77
ConceptSystem 77

Concept System 77

Балконная дверь / Стандартная дверь

Входная дверь

Окно

Max ширина створки

1400 мм

1400 мм

1400 мм

Max высота створки

3000 мм

3000 мм

2800 мм

Макс. вес створки

250 кг

250 кг

170 кг

Теплоизоляция (Uf)

от 1.8 до 2.5 Вт/м²К

от 1.8 до 2.5 Вт/м²К

от 1.6 до 2.1 Вт/м²К

Глубина системы

68 мм

68 мм

77 мм

  • Технические характеристики

  • Минимальная видимая ширина рамки: отверстие внутрь.
    68 мм
  • Минимальная видимая ширина вентиляционного отверстия: отверстие внутрь.
    76 мм
  • Минимальная видимая ширина вентиляционного отверстия рамы: отверстие внутрь.
    150 мм
  • Минимальная видимая ширина рамки: отверстие наружу.
    42 мм
  • Минимальная видимая ширина вентиляционного отверстия: отверстие наружу.
    102 мм
  • Минимальная видимая ширина вентиляционного отверстия в рамке: открытие наружу.
    150 мм
  • Минимальная видимая ширина Т-образного профиля
    76 мм
  • Максимальная высота вентиляционного отверстия
    3000 мм
  • Максимальная ширина вентиляционного отверстия
    1400 мм
  • Максимальный вес элемента
    250 кг
  • Общая глубина системы
    68 мм
  • Общая глубина вентиляционного отверстия системы
    68 мм
  • Высота ската
    25 мм
  • Минимальная толщина стекла
    4 мм
  • Максимальная толщина стекла
    52 мм
  • Комфорт

  • Максимальное испытательное давление герметичности
    4 (600 Па)
  • Водонепроницаемость
    7А (300 Па)
  • сопротивление ветровой нагрузке
    C2 (800 Па)
  • Акустические характеристики
    Rw (C; Ctr) = 42 (-1; -4) дБ дБ
  • Безопасность

  • Устойчивость к взлому
    RC 2/Неделя 2 RC 3/Неделя 3
  • Энергия

  • Теплоизоляция (УФ)
    119 мм: St. 1,9 / HI 1,6 / HI+1,2 Вт/м²К
